Dos siglos de gráficos estadísticos: 1750 - 1950

Tercera etapa: 1851-1900 / Charles Joseph Minard (1781-1870)

Charles Joseph Minard (1781-1870)

Ingeniero civil francés reconocido por su importante aportación en el terreno de los gráficos. Estudió Ciencias y Matemáticas. Tras trabajar en diversos proyectos de ingeniería civil por toda Europa, fue nombrado superintendente de la Escuela Nacional de Puentes y Caminos (1830-1836). Hasta 1851 fue Inspector General de Puentes y Caminos, y en la última etapa de su vida se dedicó al estudio y la investigación personal.

En el ámbito de los gráficos Minard destaca entre otras cosas por sus cartogramas, que son mapas geográficos sobre los que se representan datos numéricos.

Gráficos

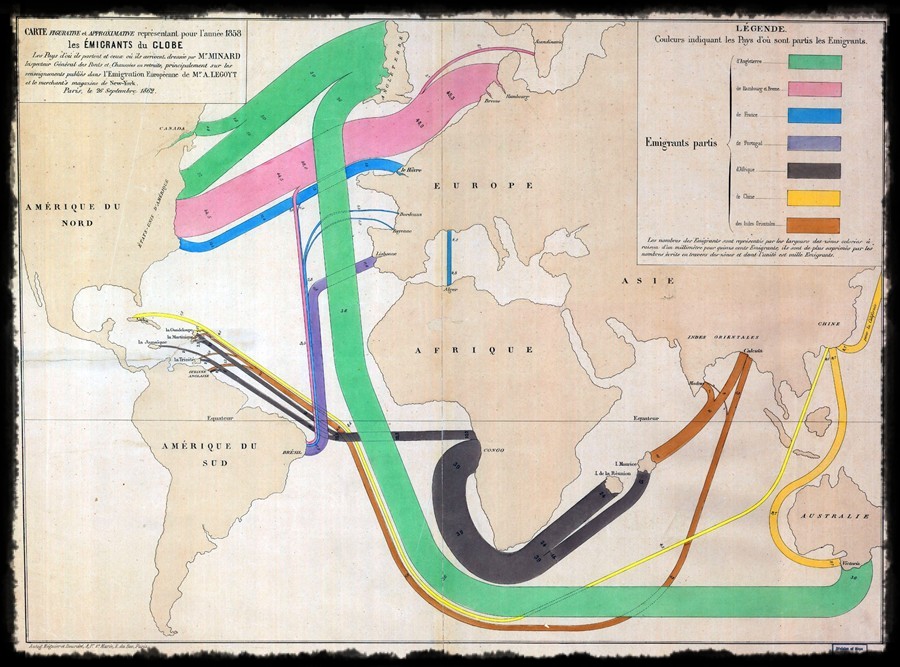

Gráfico estadístico de la Emigración Mundial en 1858

Gráfico estadístico de la Emigración Mundial en 1858

Representación sobre un mapamundi información del número de emigrantes europeos y el país de destino. El ancho de los trazos que representan las rutas de emigración es proporcional al número de emigrantes (1 mm de grosor equivale a 1500 hombres).

El gráfico está basado en los informes publicados de la Emigración europea de A. Legoyt y la revista de mercados de Nueva York. Fue publicado en 1862. El empleo del cartograma se popularizó a partir de la obra de Minard.

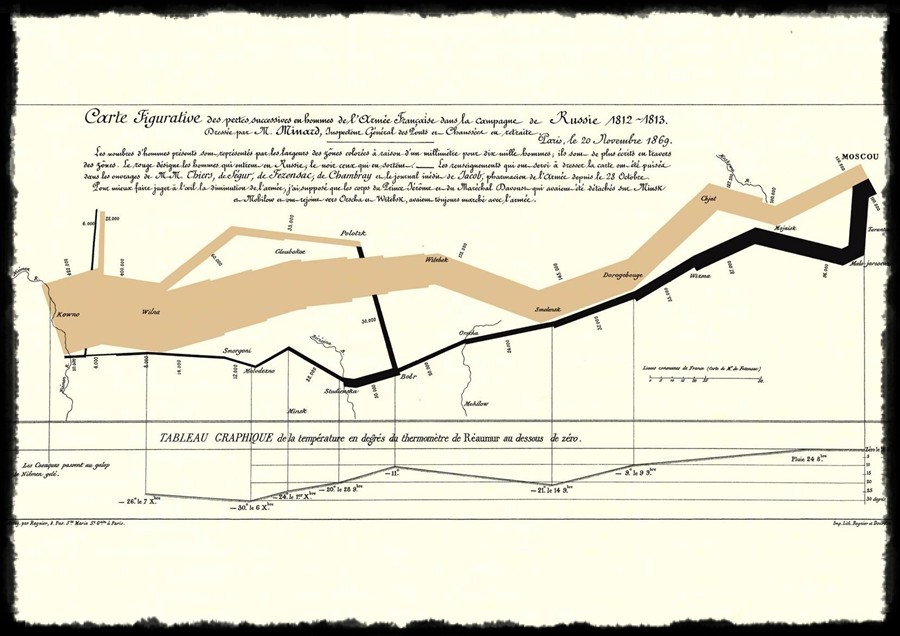

Gráfico de las bajas sufridas en el Ejército Francés en la campaña de Napoleón de Rusia de 1812-1813

Gráfico de las bajas sufridas en el Ejército Francés en la campaña de Napoleón de Rusia de 1812-1813

La banda beige designa los hombres quepartieron hacia Rusia y la negra los que regresaron. Cada milímetro de ancho representa a 10 000 hombres. El gráfico muestra diferentes variables en un único trazo lineal:la situación y dirección de las tropas, los movimientos de división y reagrupación de las unidades; la merma de efectivos (nótese en el recorrido de vuelta, en negro, el paso del río Bereziná) y las temperaturas que se dieron en el recorrido de vuelta, que se piensa que pudieron influir en las bajas del ejército francés.

Según, Tufté, estudioso de la obra de Minard, se trata de uno de losmejores gráficos jamás elaborado, pues al rigor histórico hay que sumarle el diestro manejo de las técnicas de representacióngráfica.

El gráfico está fechado en París, 20 de noviembre de 1869.Los estudios queMinard utilizó para realizar el gráfico son de M. M. Chiers, Ségur, Fazensac, Chambray y el diario de campaña inédito de Jacob, farmacéutico del Ejército desde el 28 de octubre.

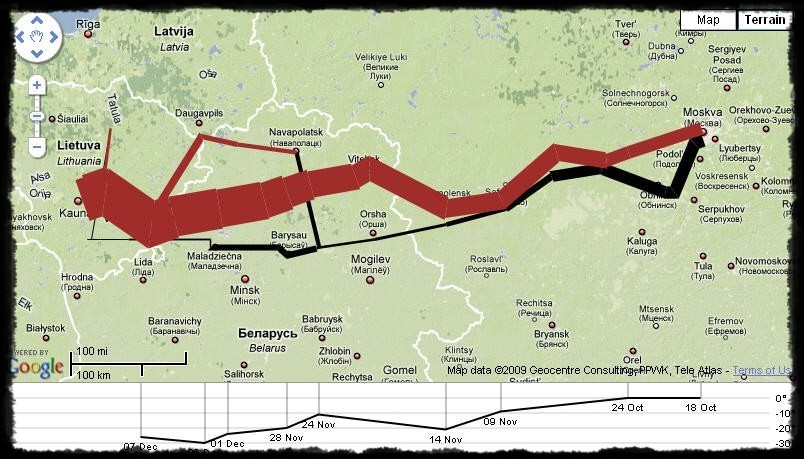

Gráfico de las bajas sufridas en el Ejército Francés en la campaña de Napoleón de Rusia de 1812-1813 en Google Maps

Gráfico de las bajas sufridas en el Ejército Francés en la campaña de Napoleón de Rusia de 1812-1813 en Google Maps

Gráfico de las bajas sufridas en el Ejército Francés en la campaña de Napoleón de Rusia de 1812-1813 en Google Maps.
